Product

抵抗溶接機用制御装置

自立型 スポット溶接機用/シーム溶接機用 単相交流式

シリーズ特長

  • 01

    豊富な容量バリエーション

  • 02

    お客様のニーズに応えた各種機能が豊富

  • 03

    Ethernet通信による溶接条件管理、溶接結果モニタのトレーサビリティ対応

  • 04

    自動化対応のI/O、省配線対応が可能

900型シリーズ

900型シリーズ

特長

  • 自動化に対応した255溶接条件
  • 5段通電仕様
  • Ethernet通信による溶接条件管理、溶接結果モニタのトレーサビリティ対応
  • パイロット電流でハイテン材にナット、ボルトを高品質に溶接
  • パイロット電流を個別モニタリング、異常検知
  • 黒皮など絶縁被膜にも対応した電流制御モード(HCCL)搭載
  • PB仕様で遠隔による条件変更が可能
  • I/O接続電源をNPN/PNPに変更可能
  • CE対応

オプション

通信用基板 Ethernet通信及びEtherNet/IP通信が可能
PC用アプリケーションソフト パソコンで条件設定、モニタ管理が可能

仕様表

機種 等価出力電流(A) 仕様別 冷却方式
DS-950-E15I-※ 150 ロボット仕様 水冷
DS-950-E15A-※ 150 ロボット仕様 空冷
DS-950-E25I-※ 200 ロボット仕様 水冷
DS-950-E25A-※ 200 ロボット仕様 空冷
DS-950-E255I-※ 250 ロボット仕様 水冷
DS-950-E45I-※ 450 ロボット仕様 水冷
DS-951-5I-※ 水冷
RWC-955R-※ タイマ単体 自然空冷

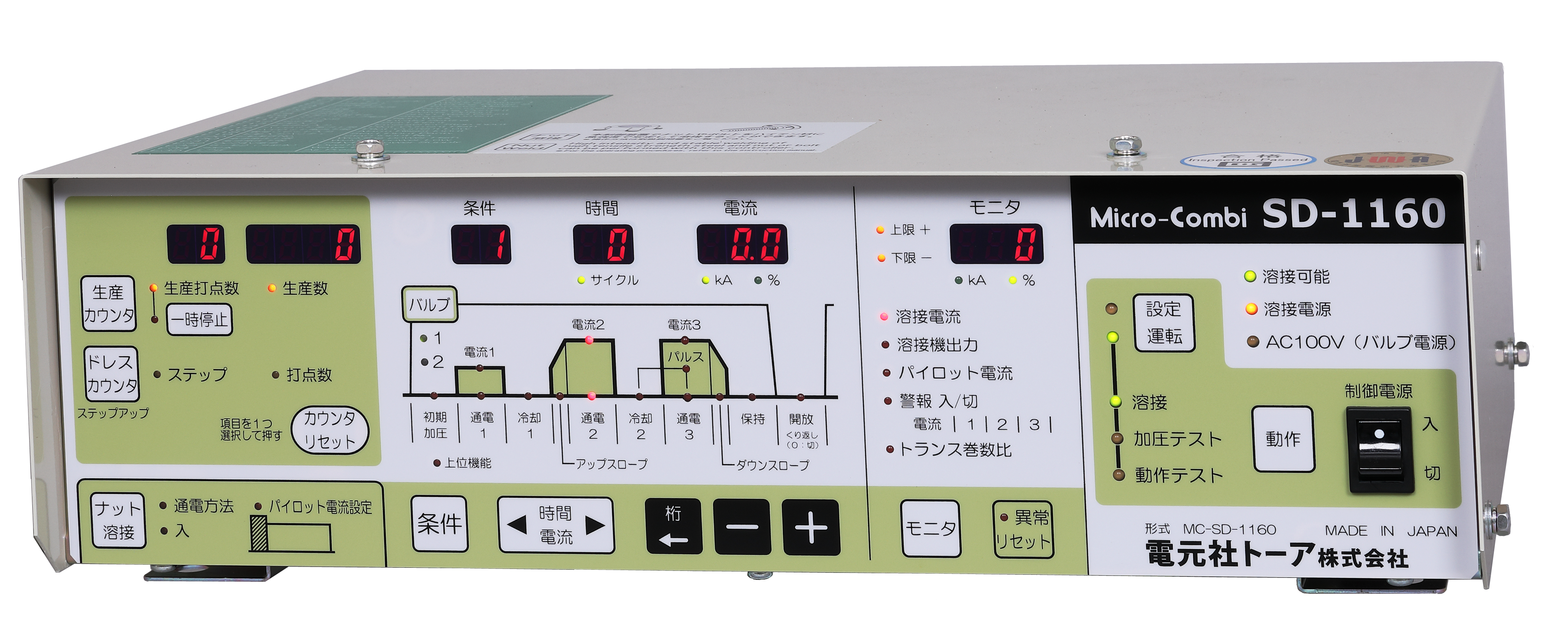

1060シリーズ

1060シリーズ

特長

  • 60溶接条件
  • 操作しやすいパネル設定
  • ナットモード”パネルキーで簡単にパイロット電流設定
  • パイロット電流でハイテン材にナット、ボルトを高品質に溶接
  • パイロット電流を個別モニタリング、異常検知
  • 電極加圧指令が可能
  • 起動入力方法が豊富(バイナリ、BCD)

オプション

電空比例弁アンプ 溶接条件毎に加圧力を設定

仕様表

機種 コンタクタ 用途

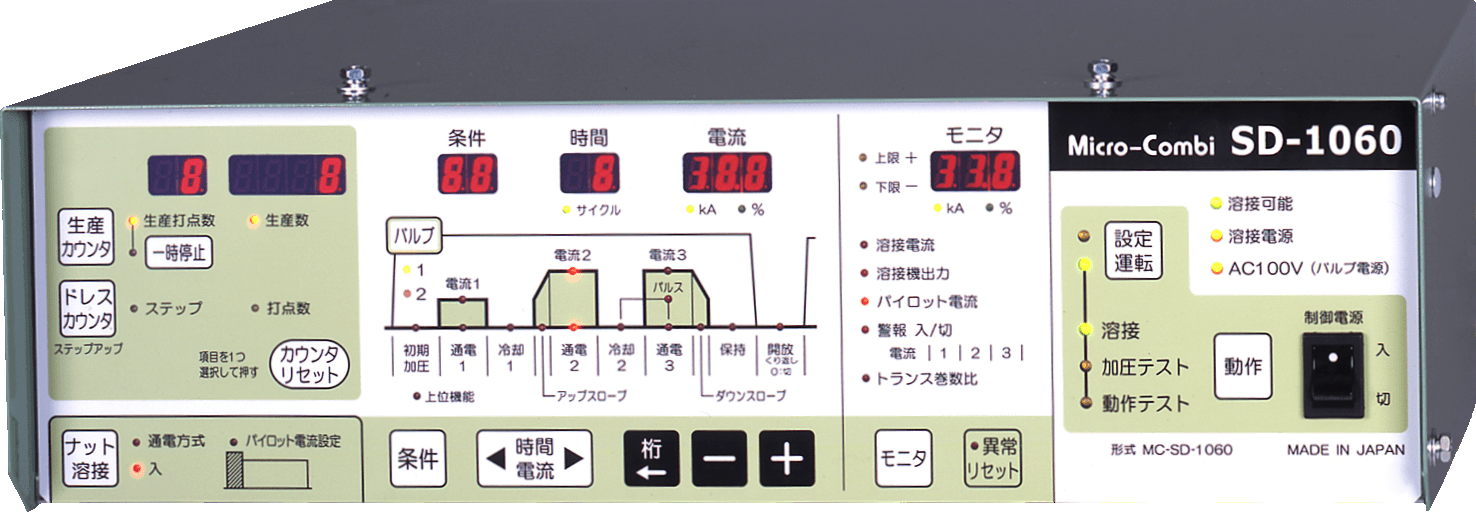

MC-SD-1060 TC-5C スポット
SM-SD-1060 TC-6C シーム

自立型 スポット溶接機用/シーム溶接機用 直流インバータ式

シリーズ特長

  • 01

    直流インバータで散りを抑え高品質な溶接

  • 02

    三相並行入力で電圧フリッカを抑制

  • 03

    めっき鋼板、アルミニウム合金の溶接で安定

  • 04

    豊富な容量

  • 05

    お客様のニーズに応えた各種機能が豊富

  • 06

    Ethernet通信による溶接条件管理、溶接結果モニタのトレーサビリティ対応

  • 07

    自動化対応のI/O、省配線対応が可能

  • 08

    CE対応

シリーズオプション

プログラムボックス 溶接条件設定、モニタ用ボックス
モニタボックス モニタ専用ボックス
PC用アプリケーションソフト パソコンで条件設定、モニタ管理が可能
通信用ケーブル 通信接続用ケーブル

特長

  • 自動化に対応した255溶接条件
  • EtherNet/IP仕様でロボットとのセットアップが簡単で省配線
  • 5段通電仕様
  • Ethernet通信による溶接条件管理、溶接結果モニタのトレーサビリティ対応
  • 溶接電流、チップ間電圧、チップ間抵抗など波形データが取得可能
  • Webで条件管理が可能
  • 打点使用率監視モニタでトランスダイオード破損を保護
  • チップドレス良否判定機能
  • 出力400A/300A仕様は積重ね設置可能(3段まで)
  • I/O電源をNPN/PNPで接続可能
  • FANUC 加圧力プロファイル制御機能に対応
  • CE対応

オプション

加圧力モニタリング(センサ必要) 溶接中の加圧力をモニタ
二次側電流検出トロイダルコイル 二次フィードバックによる電流制御
通信基板の追加 IPアドレスを2つ設定(I/O用とデータ用)
一次ケーブル劣化検出機能(専用ボックス必要) 制御装置と溶接トランス間の劣化検出

仕様表

機種 定格入力電圧(V) 出力電流(A) 用途 冷却方式
SWIE-1000-WS40 380-480 400 スポット 水冷
SWIE-1000-KA30 380-480 300 スポット 空冷
SWIE-1000-WS80 380-480 800 スポット 水冷
SWIE-1000-WS100 380-480 1,000 スポット/シーム 水冷
SWIE-1000-WS200 380-480 2,000 スポット/シーム 水冷
DITシリーズ

DITシリーズ

特長

  • 自動化に対応した255溶接条件
  • 4段通電、強弱パルス通電が可能
  • 5段電極加圧指令が可能(初期加圧、電流1、電流2&3、電流4、保持)
  • 起動入力方法が豊富(バイナリ、BCD)
  • I/O電源をNPN/PNPで接続可能
  • 大容量化対応として制御装置の並列接続が可能

オプション

電空比例弁アンプ 溶接条件毎に加圧力を設定
二次側電流検出トロイダルコイル 二次フィードバックによる電流制御

仕様表

機種 定格容量(kVA) 定格入力電圧(V) 出力電流(A) 用途
DIT-723-5 75 200-220 700 スポット
DIT-1123-5 118 200-220 1,100 スポット
DIT-543-5 108 400-440 500 スポット
DIT-843-5 173 400-440 800 スポット
DIT-1043-5 216 400-440 1,000 スポット
DIT-1643-5 346 400-440 1,600 スポット
DIT-825-5 214 200-220 800 シーム
DIT-845-5 429 400-440 800 シーム

自立型 スポット溶接機用/シーム溶接機用 交流インバータ式

シリーズ特長

  • 01

    制御装置を交換するだけで単相交流溶接機がインバータに変身

  • 02

    ACインバータで散りを抑え高品質な溶接

  • 03

    電圧フリッカの抑制に効果

  • 04

    シーム溶接の高速化が可能

  • 05

    豊富な容量

  • 06

    お客様のニーズに応えた各種機能が豊富

  • 07

    Ethernet通信による溶接条件管理、溶接結果モニタのトレーサビリティ対応

  • 08

    自動化対応のI/O、省配線対応が可能

シリーズオプション

プログラムボックス 溶接条件設定、モニタ用ボックス
モニタボックス モニタ専用ボックス
PC用アプリケーションソフト パソコンで条件設定、モニタ管理が可能
通信用ケーブル 通信接続用ケーブル
1050型シリーズ

1050型シリーズ

特長

  • 自動化に対応した255溶接条件
  • EtherNet/IP仕様でロボットとのセットアップが簡単で省配線
  • 5段通電仕様
  • Ethernet通信による溶接条件管理、溶接結果モニタのトレーサビリティ対応
  • Webで条件管理が可能
  • CE対応

オプション

加圧力モニタリング(センサ必要) 溶接中の加圧力をモニタ
二次側電流検出トロイダルコイル 二次フィードバックによる電流制御
通信基板の追加 IPアドレスを2つ設定(I/O用とデータ用)

仕様表

機種 定格入力電圧(V) 出力電流(A) 用途 冷却方式
SWIE-1050-WS40 380-480 400 スポット 水冷
SWIE-1050-KA30 380-480 300 スポット 空冷
SWIE-1050-WS80 380-480 800 スポット 水冷
SWIE-1050-WS100 380-480 1,000 スポット/シーム 水冷
SWIE-1050-WS200 380-480 2,000 スポット/シーム 水冷
AITシリーズ

AITシリーズ

特長

  • 自動化に対応した255溶接条件
  • 4段通電、強弱パルス通電が可能
  • 5段電極加圧指令が可能(初期加圧、電流1、電流2&3、電流4、保持)
  • 起動入力方法が豊富(バイナリ、BCD)
  • I/O電源をNPN/PNPで接続可能
  • 大容量化対応として制御装置の並列接続が可能

オプション

電空比例弁アンプ 溶接条件毎に加圧力を設定
二次側電流検出トロイダルコイル 二次フィードバックによる電流制御

仕様表

機種 定格容量(kVA) 定格入力電圧(V) 出力電流(A) 用途
AIT-724-5 75 200-220 700 スポット
AIT-1124-5 118 200-220 1,100 スポット
AIT-544-5 108 400-440 500 スポット
AIT-844-5 173 400-440 800 スポット
AIT-1044-5 216 400-440 1,000 スポット
AIT-1644-5 346 400-440 1,600 スポット
AIT-826-5 214 200-220 800 シーム
AIT-846-5 429 400-440 800 シーム

ロボット統合型 スポット溶接機用

シリーズ特長

  • 01

    ロボット制御盤にタイマ基板を取付、簡単にセットアップ

  • 02

    デュアルポートRAMで直接ロボットにコマンド指令、サイクルタイム短縮が可能

  • 03

    ロボットとの制御配線が不要

  • 04

    ロボットのティーチングペンダントで溶接条件、モニタ操作が可能

  • 05

    積重ね設置可能(3段まで)

  • 06

    255溶接条件

  • 07

    5段通電仕様

  • 08

    コンタクタは空冷300A/水冷400A対応

  • 09

    ブレーカと出力マグネットを標準装備

  • 10

    CE対応

特長

  • 打点使用率監視モニタでトランスダイオード破損を保護

オプション

Ethernet通信基板 溶接条件管理、溶接結果モニタのトレーサビリティ対応
電極間電圧検出線 溶接間電圧のモニタ用
電流、チップ間抵抗の波形データ取得 0.5サイクルごとの波形データ出力
PC用アプリケーションソフト パソコンで条件設定、モニタ管理が可能
FANUC ZDT(ゼロダウンタイム)に対応 モニタデータ用サーバー管理システムに対応

仕様表

機種 ロボット ロボット制御盤 制御方式
RWC2000 FANUC R-J3i, R-30i/plus (PC104) 単相交流
RWI2100 FANUC R-J3i, R-30i/plus (PC104) DCインバータ

関連製品・組み合わせ製品

NACHI、YASKAWA、KAWASAKI用

NACHI、YASKAWA、KAWASAKI用

特長

  • リークチェック機能
  • NACHI加圧力制御対応(溶接中の可変加圧)

仕様表

機種 ロボット ロボット制御盤 制御方式
RWC3200 NACHI NACHI AX, FD controller (PCI) 単相交流
RWI3200 NACHI NACHI AX, FD controller (PCI) DCインバータ
RWC4200 YASKAWA YASKAWA NX100, DX100, DX200, YRC1000 (PCI) 単相交流
RWI4200 YASKAWA YASKAWA NX100, DX100, DX200, YRC1000 (PCI) DCインバータ
RWC5200 KAWASAKI KAWASAKI E controller, Universal controller (PCI) 単相交流
RWI5200 KAWASAKI KAWASAKI E controller, Universal controller (PCI) DCインバータ

関連製品・組み合わせ製品

PC用アプリケーション

シリーズ特長

  • 01

    Ethernet通信で100台のタイマまでネットワーク接続

  • 02

    溶接条件の管理が可能

  • 03

    溶接結果のトレサビリティ

  • 04

    タイマの異常情報をモニタ

  • 05

    溶接電流波形、チップ間抵抗をモニタ

  • 06

    波形データをグラフ表示

シリーズ製品詳細

Wel Net 3M

Wel Net 3M

特長

  • 一目でわかる画面構成
  • 操作しやすい画面構成
  • 溶接条件のマスターデータを複数台に転送
  • ライン稼働モニタで生産状態の異常をモニタ
  • 異常の履歴を追跡
WinRwc EtherNet

WinRwc EtherNet

特長

  • 溶接条件管理
  • 各種タイマ情報のモニタ
  • 波形データのグラフ表示

関連製品・組み合わせ製品
